Jako snad každý Ham, i já jsem snil o pěkném stožárku s anténním systémem. Dlouhou dobu jsem přemýšlel, jaký stožárek a kam na pozemku umístit, aby plnil svou funkci a XYL neměla větších námitek. Když už jsem byl rozhodnut postavit pneumatický desetimetrový stožárek v podkroví garáže tak, aby byly…

Více ▼

Po úspěšné stavbě stožáru bylo potřeba začít přemýšlet podrobněji nad kabelovou trasou mezi stožárem a hamshackem. Na intrernetu jsem prostudoval několik stránek řešící tuto problematiku u podobné konfigurace, jako mám já. Zejména jsem rozjímal nad správným provedením zemnění tak, aby mi nevznikaly zemní smyčky či jiné problémy.

Stožár jako takový je samostatně uzemněn pomocí základového zemniče garáže - při stavbě jsem totiž využil situace a vyvedl si toto uzemnění ke stožáru při výkopu patky. Hamshack je uzemněn vlastními zemnícími kolíky, které jsem zatloukl do země ve sklepě pod hamshackem, který nemá udělánu podlahu a je to vlastně jen výkop pod onou místností. Vzhledem k této situaci jsem tady řešil otázku, jak zabránit případnému vzniku elektrického potenciálu mezi těmito dvěma zemními body a jeho vyrovnávání - zejména přes stínění koaxiálního kabelu. V hamshacku je totiž toto stínění přes kostru transcieveru spojeno s uzemněním hamshacku, u stožáru pak bude stínění kabelu uzemněno přes bleskojistku a anténní přepínač na zemnič garáže. Řešením je tedy propojit tyto dva zemnící body tak, aby oba byly na stejném potenciálu.

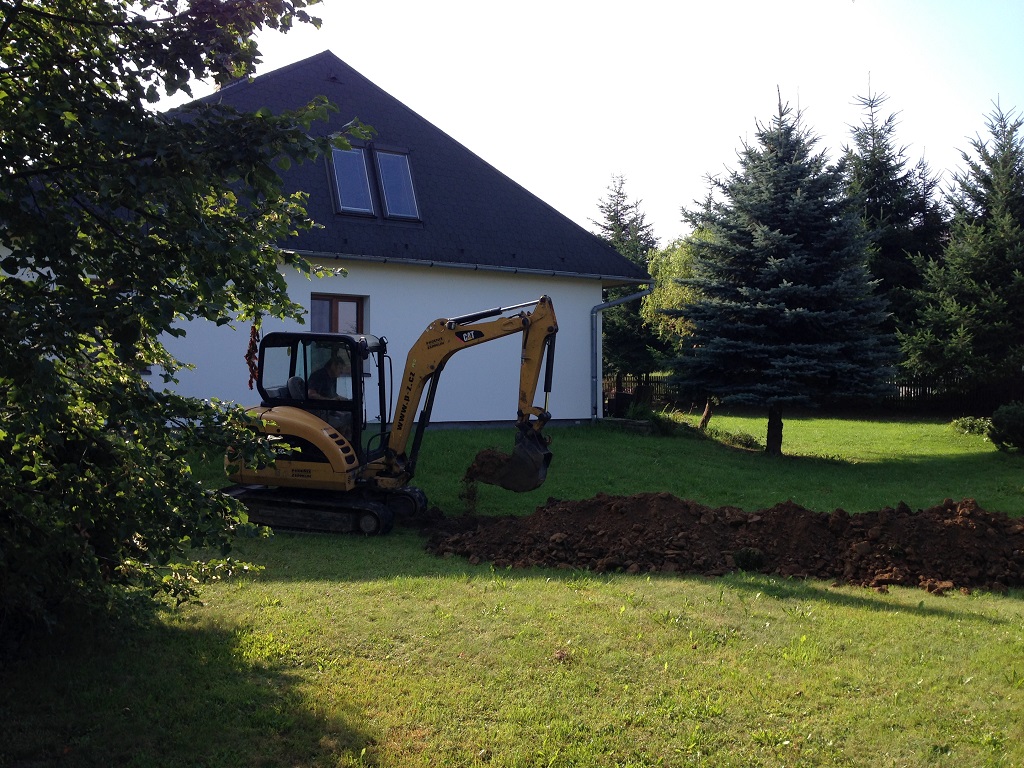

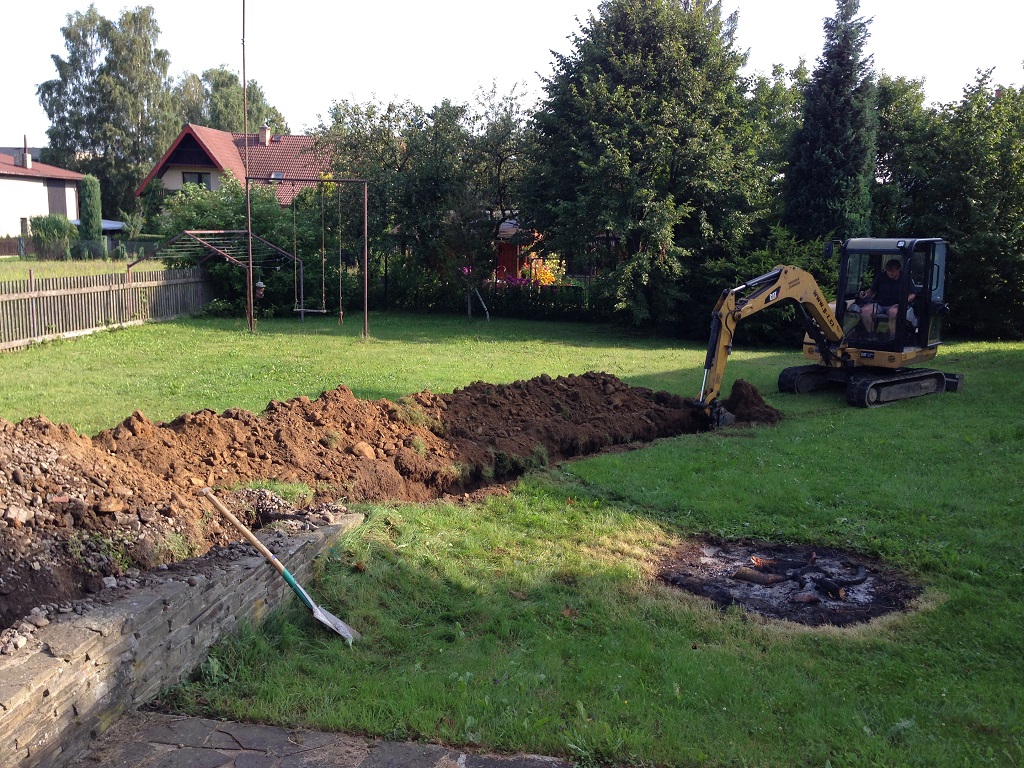

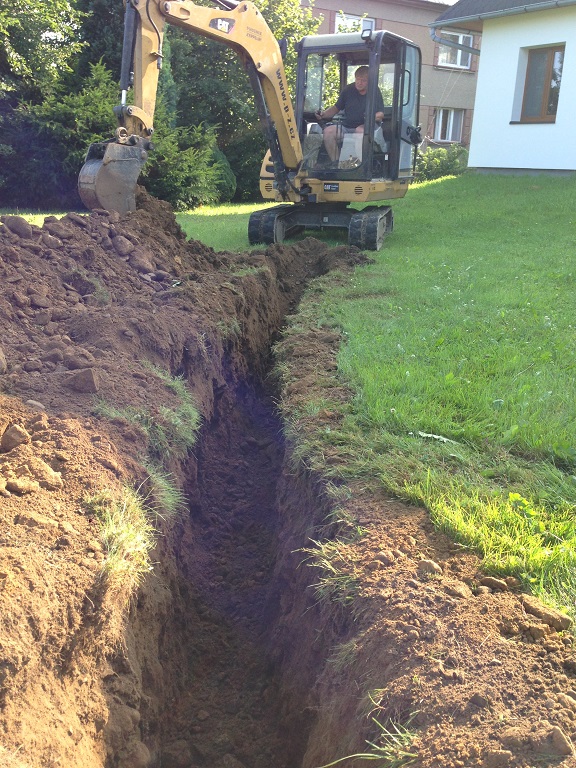

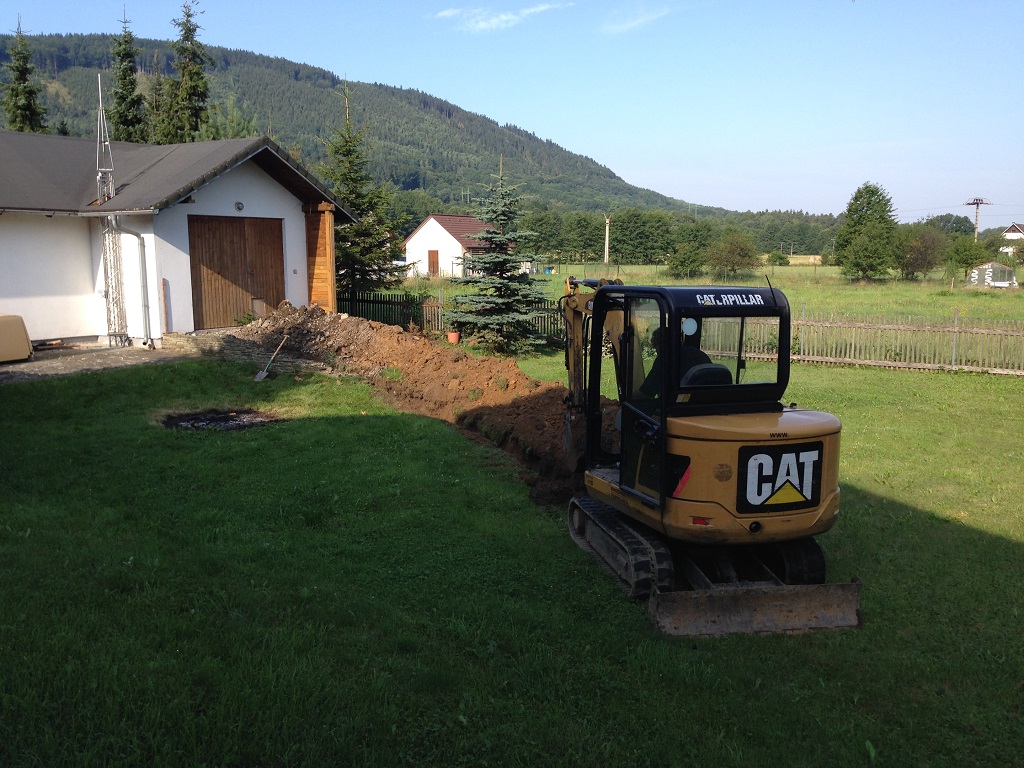

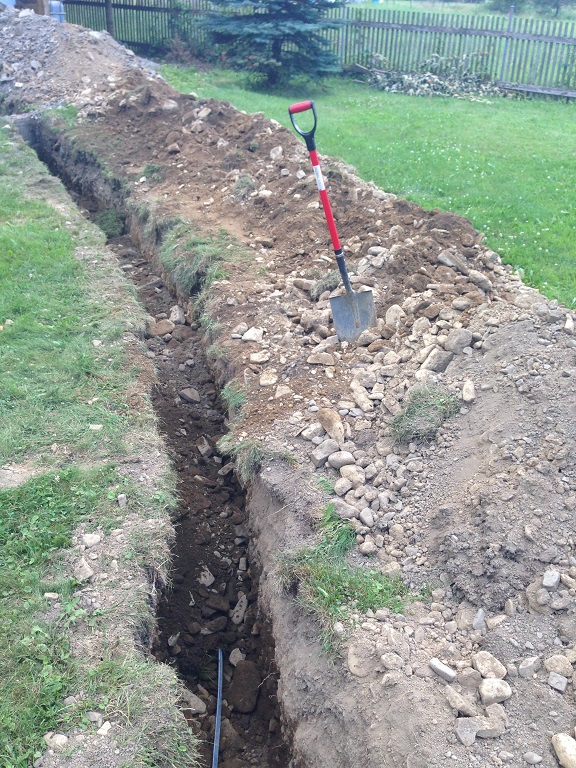

Využil jsem tedy skutečnosti, že výkop pro kabelovou trasu bude provádět bagr a za nelibosti XYL jsem nechal vykopat výkop hluboký jeden metr.

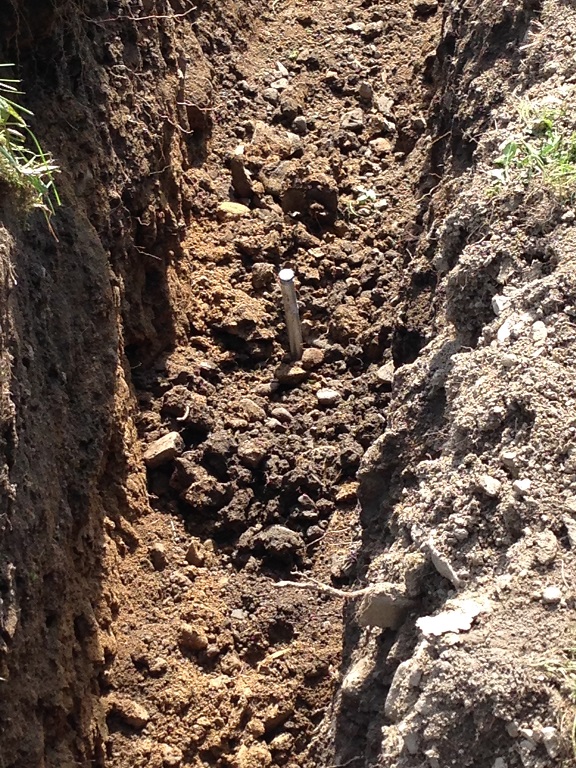

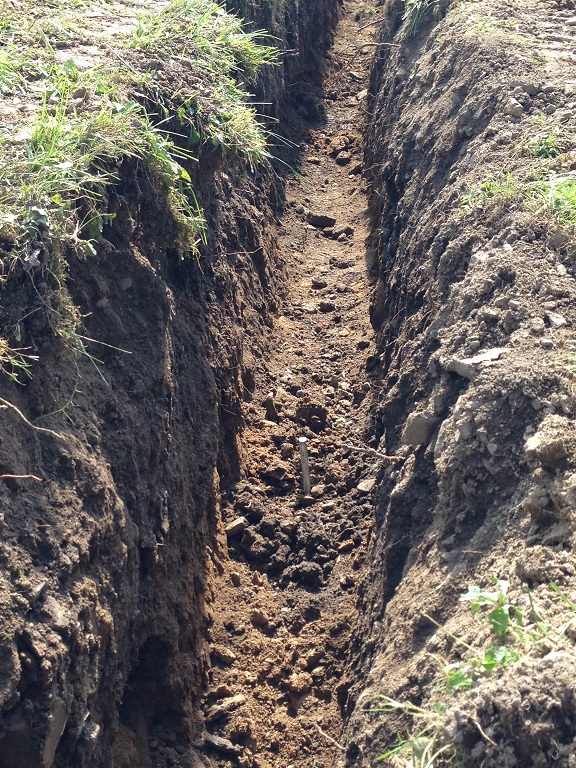

Do dna tohoto cca 35 metrů dlouhého výkopu jsem symetricky zatloukl celkem pět zemnících FeZn tyčí dlouhých 1.5 metrů. Toto byla neskutečná dřina, jelikož mám pozemek v místě původního koryta místního potoka a tedy velice kamenité podloží.

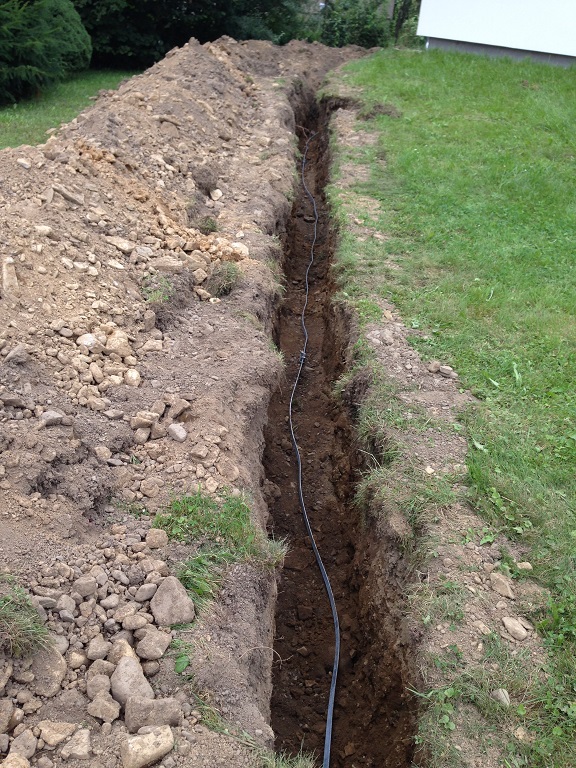

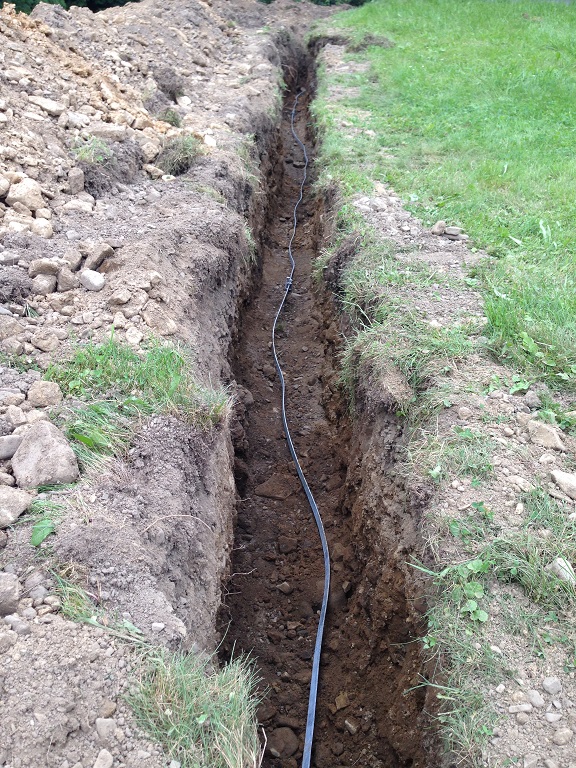

Zatlučené zemnící tyče jsou pak spojeny zemnícím páskem FeZn 30x4 pomocí standardních svorek a tento pásek je vyveden na obou stranách výkopu. Na straně stožáru bude připojen k již realizovanému zemnění a zvýší tak jeho plochu, a na straně hamshacku bude tvořit zemnící bod, který nahradí dosavadní tyče pod hamshackem.

Po položení pásku jsem výkop do cca tří čtvrtin zasypal a teprve na toto příjde položit chránička se všemi kabely a finálně zasypat. O tomto se však rozepíšu v některém z dalších článků věnovaných stavbě stožáru.

Méně ▲

Počasí během týdne přálo, tak jsem se pustil do přípravy pro natažení kabeláže. Na venkovní zeď hamshacku bylo potřeba připevnit "zemnící box" ve kterém budou přizemněny všechny kabely před vstupem do hamshacku. Také zde bude umístěna bleskojistka pro koaxiální kabel. Jelikož montáž krabice bylo…

Více ▼

Koncem prázdnin a začátkem školního roku již počasí tolik nepřálo. Navíc jsem se potýkal se zdravotními problémy, nezasypaný výkop mne tak strašil jako noční můra. Protože nebyl nikdo jiný, kdo by to za mne udělal, musel jsem se navzdory popsaným problémům s výkopem poprat a konečně jej zasypat -…

Více ▼

Už při stavbě stožáru mi bylo jasné, že pro směrovou anténu budu potřebovat nějaký rotátor. Velmi záhy jsem však zjistil, že na nový kvalitní rotátor mé úspory již nebudou určitě stačit a kdo ví, zda budu schopen koupit alespoň nějaký starší použitý.Trochu jsem si ulevil v momentě, kdy jsem se…

Více ▼
